1.4410 (X2CrNiMoN25-7-4) aus Lagervorrat auf Ihr Wunschmaß gesägt!
Edelstahl Werkstoff 1.4410 ist ein austenitisch-ferritischer Super Duplex-Stahl mit einer hohen Korrosionsbeständigkeit. Seine Härte, Festigkeit und Zähigkeit erreicht der Werkstoff durch seine Austenit/Ferrit-Struktur und durch die kleine Körnung. Der Super Duplex-Stahl 1.4410, auch F53 genannt, findet Anwendung bei Bauteilen bei denen herkömmliche Austenite und korrosionsbeständige Duplexstähle (1.4462) den Korrosionsanforderungen nicht mehr genügen. Der Stahl zeichnet sich durch sehr gute Beständigkeit in chloridhaltigen Medien (z.B. Meerwasser) aus und ist für Sauergas-Anwendungen in NACE MR 0175 gelistet und erhielt in ASME die Zulassung für Druckbehälter. Hohe Korrosionsbeständigkeit gegen Lochfraß, gute Schweißbarkeit und sehr gute Wärmeleitfähigkeit stehen für diesen Duplex-Stahl.
Zum Vergleich: Duplex Stahl oder Super Duplex
Anwendungsbereiche: Öl- und Gasindustrie, Onshore- /Offshore-Industrie, Textil-, Papier- und Zellstoffindustrie, Behälterbau, Chemietankerbau, Meerwasserentsalzung-Anlagen und im Maschinenbau.
lösungsgeglüht max. 270 HB
Schweißeignung: gut
Zerspanbarkeit: 3 (1 = schlecht - 10 = gut)
(Zerspanungseigenschaften sind in etwa mit denen des Werkstoffes 1.4462 zu vergleichen.)
Korrosionsklasse 0-5: 4 (0 = schwach - 5 = gut)
Eine sachgemäße Wärmebehandlung von Edelstahl 1.4410 ist notwendig.
Der Pren Wert beim Werkstoff 1.4410 liegt zwischen 38 - 46 %, wodurch eine hohe Beständigkeit und Festigkeit in chloridhaltigen Medien gegeben ist.
Eigenschaften gemäß DIN EN 10088-3:
| Zugfestigkeit Rm | 730 – 930 MPA |
| Streckgrenze Rp0,2 | 530 MPa bei RT |
| 380 MPa bei 250°C | |
| Bruchdehnung A (längs) | 25 % |
| Kerbschlagarbeit (längs) | 100 J |
| 1.4410 Datenblatt X2CrNiMoN25-7-4 | C | Si | Mn | P | S | Cr | Mo | Ni | V |
|---|---|---|---|---|---|---|---|---|---|
| min. | 24 | 3,0 | 6,0 | ||||||
| max. | 0,030 | 0,8 | 1,2 | 0,035 | 0,015 | 26 | 4,5 | 8,0 |
| 1.4410 Datenblatt X2CrNiMoN25-7-4 | Al | Cu | N | Nb | Ti | Sonstiges |
|---|---|---|---|---|---|---|
| min. | 0,24 | |||||
| max. | 0,5 | 0,35 |
Flachstahl, geschmiedet, lösungsgeglüht, vorbearbeitet

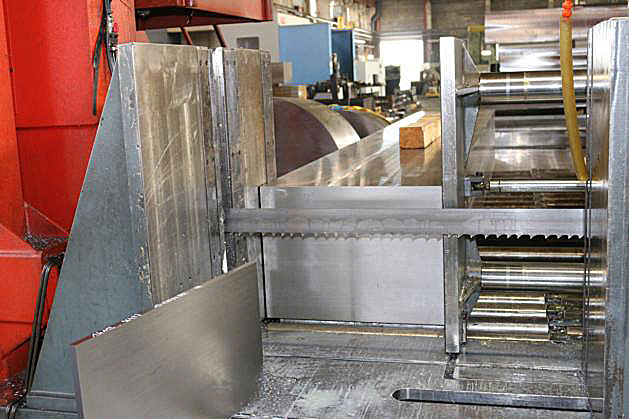

Die Bearbeitung mit der Säge ist eine mechanische Bearbeitung des Materials, die für das vorhandene Gefüge eine deutlich geringere unbeabsichtigte Verformung und Materialaufhärtung ergibt, wie zum Beispiel das Brennschneiden.
Somit verfügt das über die Säge bearbeitete Werkstück bereits an der Kante über ein homogenes Gefüge, das sich in der Fortsetzung des Materials nicht ändert.
Dieser Umstand ermöglicht das sofortige Endbearbeiten des Werkstücks mit Fräsen oder Bohren, ohne vorher nochmals ein Weichglühen oder ähnlichen Arbeitsschritt vornehmen zu müssen.
Wie ist die Zugfestigkeit von Werkstoff 1.4410? Edelstahl 1.4410 hat eine Zugfestigkeit von 730 bis 930 N/mm². |
Wie ist die Dichte von Werkstoff 1.4410? Edelstahl 1.4410 hat bei 20°C eine Dichte von 7,8 kg/dm³. |
Wie ist die Härte von Werkstoff 1.4410? Edelstahl 1.4410 hat eine Härte von ≤ 290 HB. |
Kann man 1.4404 Schweißen? Edelstahl 1.4404 lässt sich sehr gut verarbeiten sowie schweißen. Hierfür eignen sich folgende Verfahren: WIG-Schweißen, MAG-Schweißen, UP-Schweißen, Lichtbogenschweißen oder Laserstrahlschweißen. Abgeraten wird von der Gasschweißung. |
Erhalten Sie jetzt ein unverbindliches Angebot!
Gern beantworten wir Ihre Fragen und erstellen Ihnen ein Angebot zu diesem und weiteren Werkstoffen. Kontaktieren Sie uns jetzt für weitere Informationen.
Ihre Ansprechpartnerin Susann Dube+49 (0) 35263-665-31dube@stahlportal.com
Hinweis: Die in diesem Datenblatt enthaltenen Angaben dienen der Beschreibung, eine Haftung ist ausgeschlossen!
Weiterer Edelstahl
| 1.4021 | 1.4057 | 1.4104 | 1.4112 |
| 1.4122 | 1.4313 | 1.4418 | 1.4462 |
| 1.4542 | 17-4PH |
