Was ist 1.2343 (X37CrMoV5-1)
Der Werkzeugstahl 1.2343 ist ein Warmarbeitsstahl mit hoher Warmfestigkeit und Verschleißfestigkeit. Material 1.2343 weist eine hohe Temperaturwechselbeständigkeit auf. Der Werkstoff 1.2343 ist ebenfalls in ESU Qualität lieferbar: 1.2343 ESU
Internationale Bezeichnung
Eigenschaften des Werkstoffs 1.2343 (X37CrMoV5-1)
Eigenschaften
| Schweißeignung | schlecht |
| Zähigkeit | hervorragend |
| Warmfestigkeit | hoch |
| Temperaturwechselbeständigkeit | sehr gut |
| Polierfähigkeit | ausgezeichnet |
| Zerspanbarkeit | 5 (1 = schlecht - 10 = gut) |
Mechanische Eigenschaften
| Härte | weichgeglüht max. 229 HB |
Schnell und unkompliziert das Gewicht berechnen
Wärmebehandlung 1.2343
| Temperatur in °C | Abkühlung | |
| Weichglühen (+A) | 750 – 800 | Ofen |
| Spannungsarmglühen | 600 – 650 | Ofen |
| Härten | 1000 – 1030 | Luft, N2, Öl, Warmbad (500-550 °C) |
Chemische Zusammensetzung von 1.2343
| 1.2343 X37CrMoV5-1 | C | Si | Mn | P | S | Cr | Mo | Ni | V |
|---|---|---|---|---|---|---|---|---|---|
| min. | 0,33 | 0,80 | 0,25 | 4,80 | 1,10 | 0,30 | |||
| max. | 0,41 | 1,20 | 0,50 | 5,50 | 1,50 | 0,50 |
Anwendungsbereiche von 1.2343
Hinweise zum Einsatz
- Wenn eine gute Zähigkeit und Wärmeleitfähigkeit erforderlich sind.
- Bei Werkzeugen, die hohen thermischen und mechanischen Belastungen ausgesetzt sind.
- Für Anwendungen in der Warmumformung und Druckgussverarbeitung.
Anwendungsbereiche
- Kunststoffformen
- Druckgusswerkzeuge für Leichtmetalle
- Strangpresswerkzeuge für Leichtmetalle
- Schmiedegesenke und Schmiedewerkzeuge
- Warmscherenmesser
- Warmfließpresswerkzeuge
- Lochdorne
- Werkzeuge zur Schraubenherstellung
- Bolzen
- Auswerfer
Lieferform und Verfügbarkeit von 1.2343
Lieferbar
Sofort lieferbar aus Lagervorrat
Lieferform

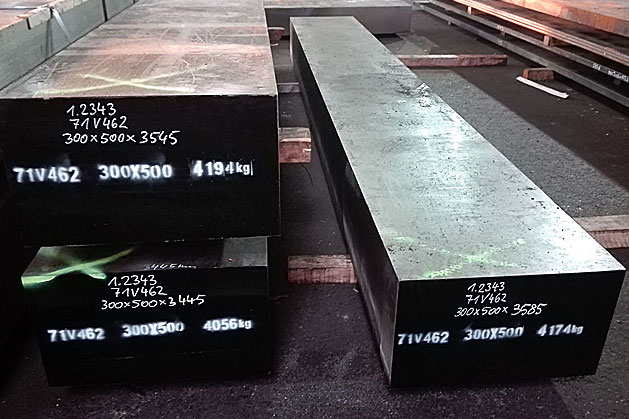

Flachstahl, geschmiedet, weichgeglüht
Rundstahl, geschmiedet, weichgeglüht
Sägezuschnitt
Das Gefüge des Materials zeigt eine deutlich geringere, unbeabsichtigte Verformung und Materialaufhärtung durch die mechanische Bearbeitung mit der Bandsäge, als zum Beispiel durch das Brennschneiden.
Somit verfügt das über die Säge bearbeitete Werkstück bereits an der Kante über ein homogenes Gefüge, dass sich auch in der Fortsetzung des Materials nicht ändert. Dadurch wird das sofortige Endbearbeiten des Werkstücks mit Fräsen oder Bohren ermöglicht, ohne vorher ein Weichglühen oder ähnlichen Arbeitsschritt vornehmen zu müssen.
Häufige Fragen zu Werkstoff 1.2343:
Das Material lässt sich sehr gut erodieren, nitrieren (Gas- oder Badnitrierung zur Verschleißminderung), ätzen und polieren.
Die Schweißeignung ist eher schlecht. Wegen der Rissgefahr bei Werkzeugstählen müssen die strengen Richtlinien der Schweißzusatzhersteller beachtet werden.
Im weichgeglühten Lieferzustand liegt die Härte bei maximal 229 HB. Nach dem Härten und Anlassen erreicht man übergangsweise Härtewerte von ca. 48 bis 54 HRC.
ESU steht für Elektroschlackeumschmelzverfahren. Diese Güte hat eine noch höhere Reinheit, Homogenität und verbesserte Schlagzähigkeitswerte für filigrane Werkzeuge.
Typische Anwendungen sind Druckgussformen (für Leichtmetalle), Strangpressstempel, Schmiedegesenke, Kunststoffformen und Warmscherenmesser.
Hinweis: Die in diesem Datenblatt enthaltenen Angaben dienen der Beschreibung, eine Haftung ist ausgeschlossen!
